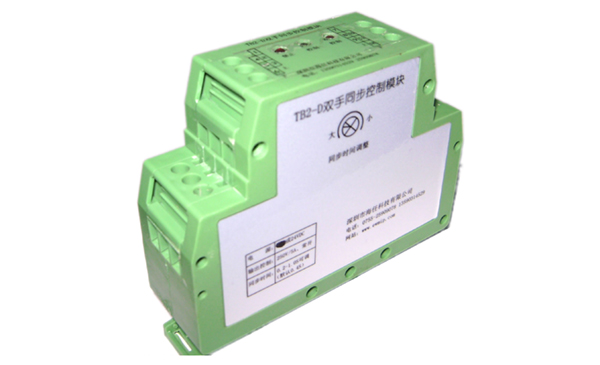

型号 |
TB2-A |
TB2-C |
TB2-Z |
|
电源电压 |
12VDC、24VDC |
12VDC、24VDC |
12VDC、24VDC |
|
同步控制时间 |
0.25～1.0s可调（出厂默认为0.4s） |
0.25～1.0s可调（出厂默认为0.4s） |
0.25～1.0s可调（出厂默认为0.4s） |
|
输出控制时间 |
0.25～1.0s可调 |
两路时序控制时间外部可调 |
一直输出直到按动停止按钮为止 |
|
输出时间调整 |
内部调整 |
外部连接电位器调整 |
|
|
输出类型 |
2NO |
2NO |
2NO |
|
输出容量 |
250VAC/5A |
250VAC/5A |
250VAC/5A |
|
同步控制功能 |
有 |
有 |
有 |
|
自锁控制 |
无 |
无 |
有 |
|
外形尺寸 |
80×25×70mm |
80×25×70mm |
80×25×70mm |
|
安装方式 |
卡轨安装 |
卡轨安装 |
卡轨安装 |
|
典型应用 |
老式压力机（冲床）、超声波机、测试设备及其它机床电气的双手同步控制 |
老式压力机（冲床）、超声波机、测试设备及其它机床电气的双手同步控制 |
老式压力机（冲床）、超声波机、测试设备及其它机床电气的双手同步控制 |
|
使用场合 |
应用于机床点动动作和持续动作的场合 |
应用于机床点动动作和持续动作的场合 |
应用于机床持续动作的场合 |
图四：TB2-A接线方式
（双手按钮+脚踏开关+单次+连续控制）
SW1：断开：双手按钮状态 SB1、SB2：双手按钮
闭合：脚踏开关状态
SW2：断开：同步控制/单次状态 JT：脚踏开关
闭合：连续/调模状态
SB1、SB2：按钮（触点为新触点） WH1、WH2：外调电位器
SA：急停按钮（常开触点） SB1、SB2：双手按钮（常开触点）
