    EW4C系列四级安全光幕
    • 详情说明
    • 产品特点
    • 规格说明

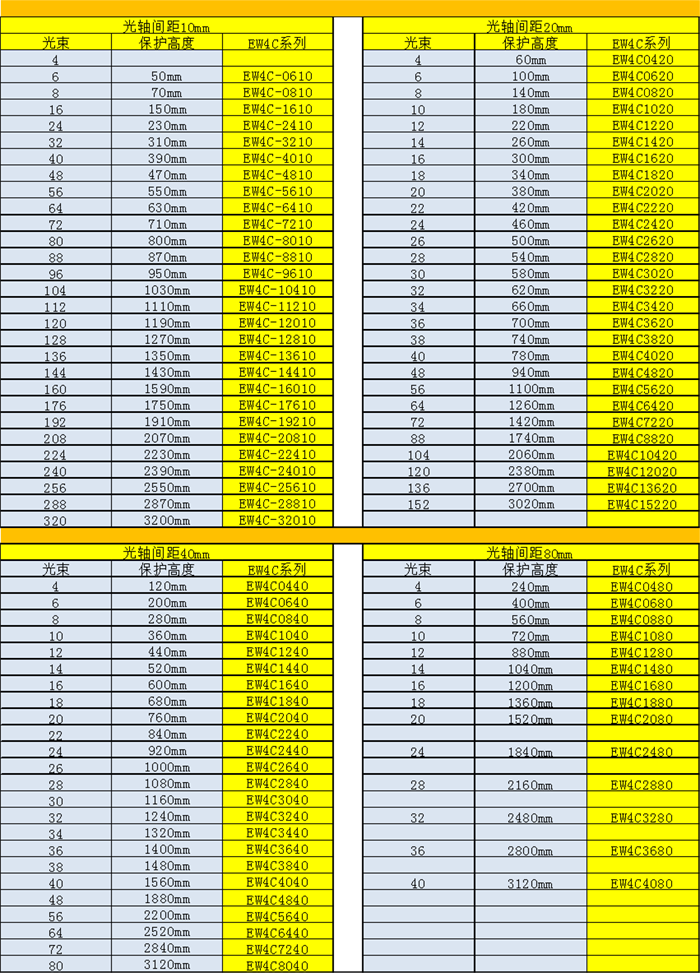

    • 选型规格一览表
    • 电气接线篇
    • 发光器、受光器的安装

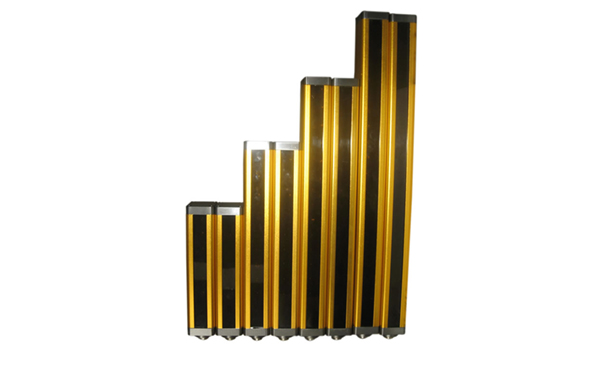

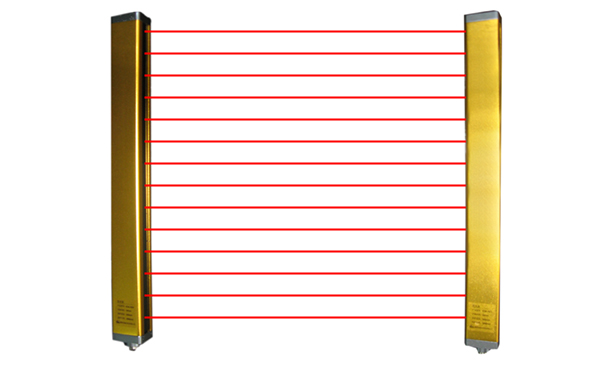

    • EW4C系列安全光幕符合国际工业安全标准的四级安全的要求,执行IEC61496-1 /IEC61496-2 /GB19436-1/ GB19436-2/EN954标准,EW4C/系列是四级安全光幕,采用了安全技术,双回路控制,实时自检。任何故障都会被立即发现并采取正确的安全保护动作。即便是光幕完全损毁,也能保证人员人身安全不受伤害。
    • 保护长度:0-3500mm;

      保护高度:50mm到3200mm,其它高度可订做;

      光轴间距:10mm、20mm、40mm、80mm,其它间距可订做;

      完善的CPU实时自检功能: 采用最新的安全技术设计,实时自检测,当安全光幕失电或自身出现故障时,确保不向所控制的电气控制发出错误信号;

      EDM外部监控功能: 采用EDM技术设计,对外部触点进行监控,防止外部触点粘接故障而导致的安全功能的丧失;

      LED工作状态及异常显示: 通过LED数码显示和指示灯,能够清晰地显示出工作状态及异常情况;

      双路独立OSSD输出控制: 采用双路独立输出;确保了更高的安全性能;

      抗干扰能力强: 对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力;

      浮动盲区 (订制) :允许通过设置让某些光束屏蔽掉,这些光束可以上下浮动,可以忽略系统检测区域内一些移动可见物体,以确保这些物体的存在不影响机器的运行。

    • 1、型号类别:EW4C、E34L

      EW4C—保护范围在3.5米内

      EW4L—保护范围在10米内

      2、光束数目:

      04、06、08、10、12……表示4光束、6光束、8光束、10光束、12光束

      3、光轴间距:

      10:10mm;20:20mm;40:40mm;80:80mm

      4、输出类型:

      N—2路NPN输出

      P—2路PNP输出

      5信号电缆长度(2根)

      25-2.5m  35-3.5m   50-5m    A0-10m

      A5-15m   B0-20m   B5-25m   C5-35m

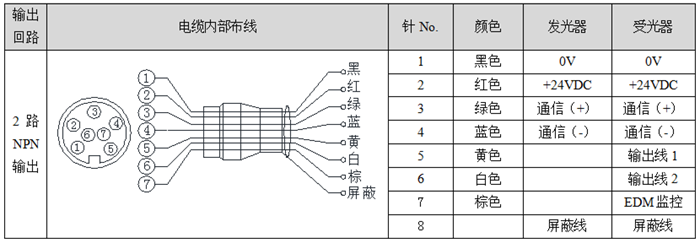

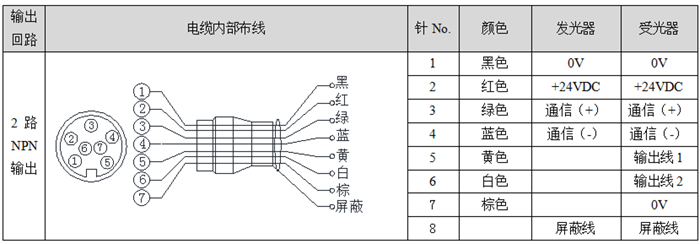

    • (一)NPN型双路控制输出的接法

      工作电源:DC24V,2000mA;

      输入输出状态:

      通光时,OSSD1、OSSD2控制输出默认为低电平,最大驱动电流≤200mA;

      遮光时,OSSD1、OSSD2控制输出为悬空 (或高电平,若需要);

      EDM外部触点监控;

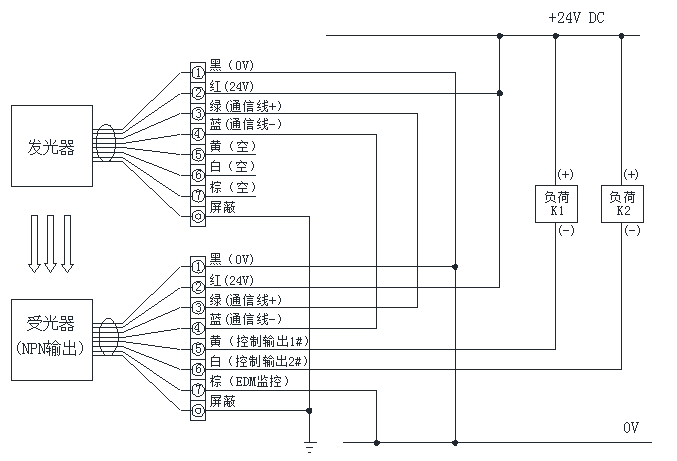

      1、NPN输出简易接线图(不含EDM外部设备监控)

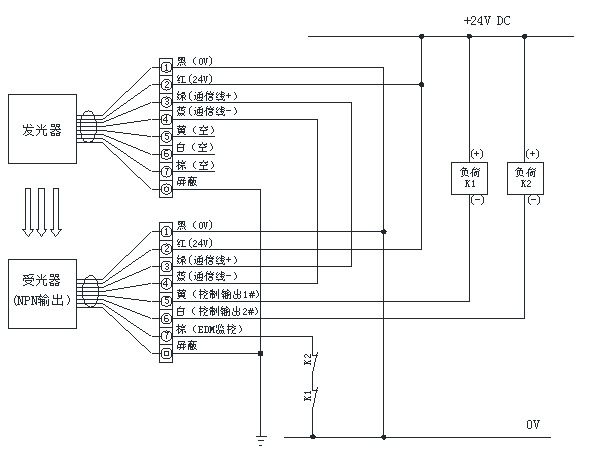

      2NPN输出完整接线图(含EDM外部设备监控)

      注意:若负载为带有反向二极管的直流继电器等,请注意极性不要接错,否则可能损坏光幕装置。

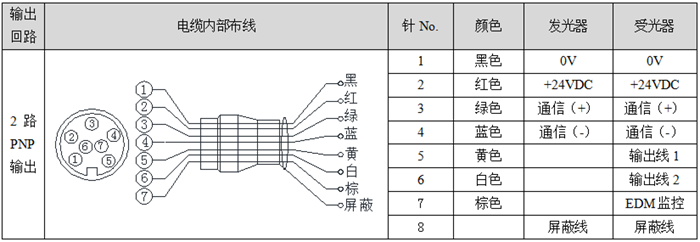

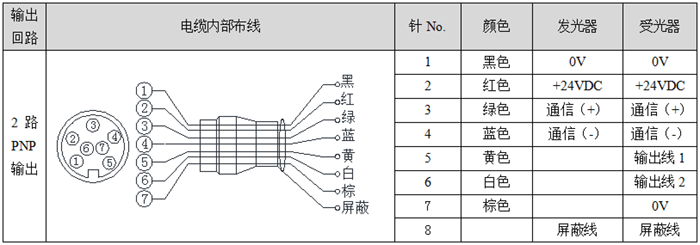

      (二)PNP型双路控制输出的接法

      工作电源:DC24V,2000mA;

      输入输出状态: 通光时,OSSD1、OSSD2控制输出默认为高电平,最大驱动电流≤200mA;

      遮光时,OSSD1、OSSD2控制输出为悬空;

      EDM外部触点监控;

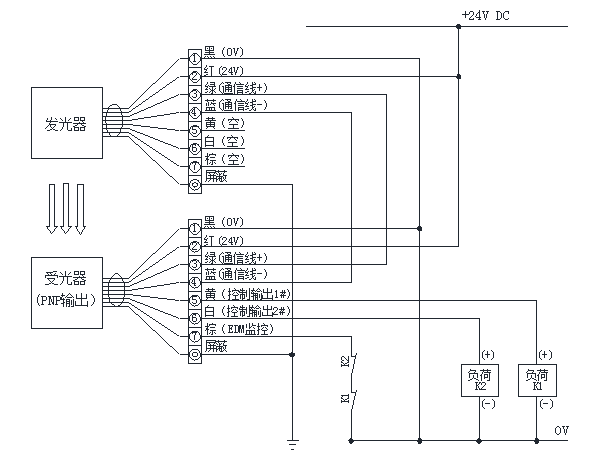

      1、PNP输出简易接线图(不含EDM外部设备监控)

      注意:若负载为带有反向二极管的直流继电器等,请注意极性不要接错,否则可能损坏光幕装置。

      2PNP输出完整接线图(含复位输入、EDM外部设备监控)

      注意:若负载为带有反向二极管的直流继电器等,请注意极性不要接错,否则可能损坏光幕装置。

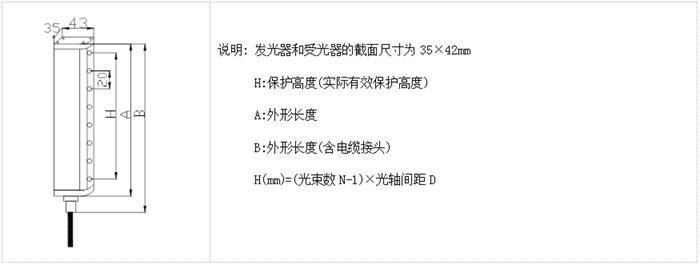

    • 外形尺寸与光轴间距关系对应表

      光 轴 间 距

      保护高度H

      外形长度A

      外形长度B

      光轴间距10mm

      H

      H+67

      H+99

      光轴间距20mm

      H

      H+73

      H+105

      光轴间距40mm

      H

      H+67

      H+99

      光轴间距80mm

      H

      H+67

      H+99
