    E3B系列安全光幕
    • 详情说明
    • 原理
    • 组成单元
    • 光电保护装置特点
    • ES系列控制器技术参数
    • 选型规格一览表

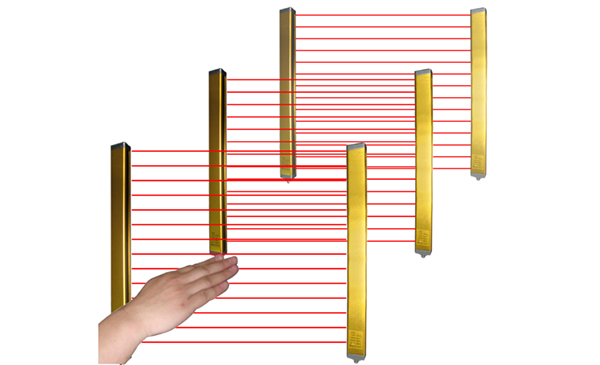

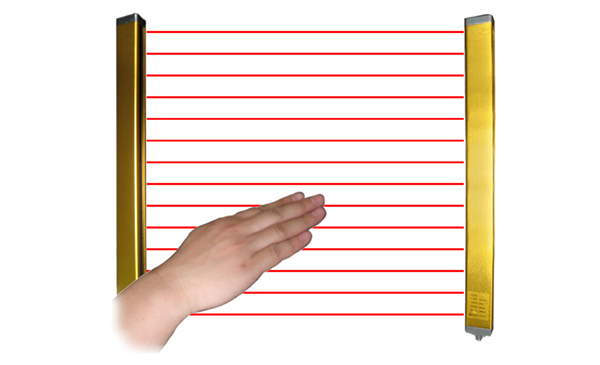

    • 发光器发出的光直射到受光器,形成保护光幕。当光幕被遮挡时,受光器产生一遮光信号,通过信号电缆传输到控制器,控制器将此信号进行处理,产生一控制输出信号,控制机床的制动控制回路或其他设备的报警装置,实现机床停止运行或安全报警。

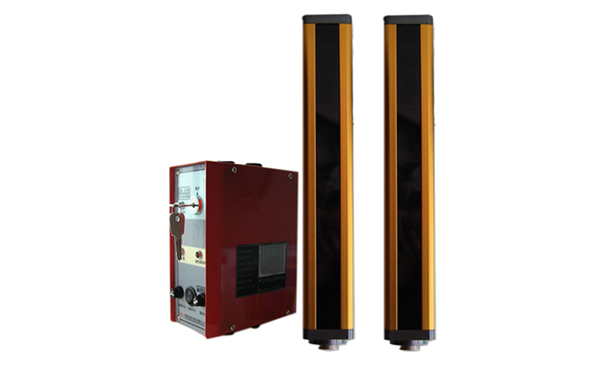

    • 发光器:由若干发光器件组成,发射红外光线;
      受光器:由若干受光器件组成,接受红外光线,与发光器的发光器件一一对应,形成保护光幕,产生通光、遮光信号,同时通过信号电缆将信号传输给控制器对外部设备进行控制;

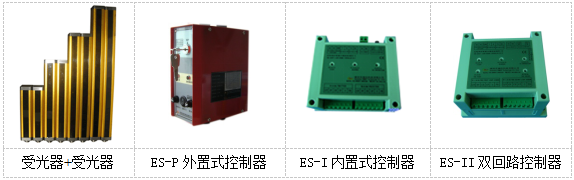

      控制器:信号处理单元,为发光器、受光器提供电源,并接收受光器传送的通光、遮光信号,产生输出控制信号,控制机床的制动控制回路或其他设备的报警装置,实现机床停止运行或安全报警。控制器有ES-I型内置式控制器、ES-P型外置式控制器及ES-II型双回路内置式控制器两种类型,内置式控制器结构小巧紧凑,可安装在设备的控制箱内;外置式控制器结构美观牢固,可直接安装在设备上,方便操作及光幕通光、遮光状态的观察;
      信号电缆:用来传输控制器和发光器、受光器之间的信号;
      控制电缆:用来连接控制器和机床、设备,以实现机床或其他设备的安全控制;

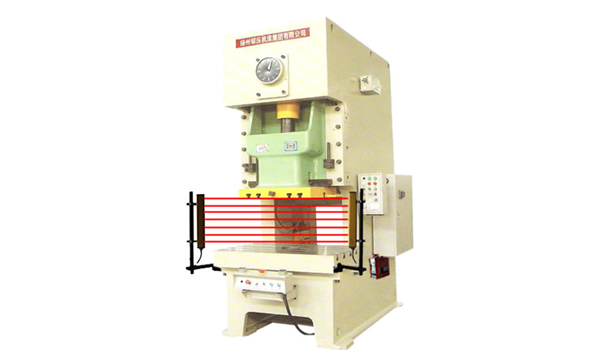

      安装支架:把发光器与受光器固定在机台上;

    • 保护长度:0-10000mm
      保护高度:50mm到2380mm,其它高度可订做;
      光轴间距:20mm、40mm、80mm,其它间距可订做;
      完善的自检功能: 采用最新的安全技术设计,当光电保护装置失电或自身出现故障时,确 保不向所控制的电气控制发出错误信号;
      LED工作状态及异常显示: 通过LED数码显示和指示灯,能够清晰地显示出工作状态及异常情况;
      长寿命双继电器输出控制:控制器采用进口高可靠性双继电器控制,其电气寿命大于100万次,继电器达到使用寿命后,可更换;
      抗干扰能力强: 对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力;
      自保功能(内置式控制器): 遮挡光幕后,光幕一直维持断开状态,只有按动复位按钮后,光幕恢复通光状态。
      固定盲区(订制): 允许通过设置可以忽略系统检测区域内一些固定可见物体(如支架、夹具等),以确保这些物体的存在不影响机器的运行。
      浮动盲区 (订制): 允许通过设置让某些光束屏蔽掉,这些光束可以上下浮动,可以忽略系统检测区域内一些移动可见物体,以确保这些物体的存在不影响机器的运行。
    • 工作电源:100~264VAC,50/60HZ
      输出触点容量:AC250V  7A
      功耗:<12W
      适用温度:-10℃~50℃,环境湿度:20℃  RH≤85%
      响应时间:<20ms
      绝缘电阻:>100MΩ
      介电强度:AC1500V/60s
      抗光干扰能力:10000Lux (入射角≥5°)
      输出继电器寿命:≥100万次(可更换)
    • 光轴间距20mm

      光轴间距40mm

      光轴间距80mm

      型号

      保护高度

      型号

      保护高度

      型号

      保护高度

      E3B-0420

      60mm

      E3B-0440

      120mm

      E3B-0480

      240mm

      E3B-0620

      100mm

      E3B-0640

      200mm

      E3B-0680

      400mm

      E3B-0820

      140mm

      E3B-0840

      280mm

      E3B-0880

      560mm

      E3B-1020

      180mm

      E3B-1040

      360mm

      E3B-1080

      720mm

      E3B-1220

      220mm

      E3B-1240

      440mm

      E3B-1280

      880mm

      E3B-1420

      260mm

      E3B-1440

      520mm

      E3B-1480

      1040mm

      E3B-1620

      300mm

      E3B-1640

      600mm

      E3B-1680

      1200mm

      E3B-1820

      340mm

      E3B-1840

      680mm

      E3B-1880

      1360mm

      E3B-2020

      380mm

      E3B-2040

      760mm

      E3B-2080

      1520mm

      E3B-2220

      420mm

      E3B-2240

      840mm

      E3B-2480

      1840mm

      E3B-2420

      460mm

      E3B-2440

      920mm

      E3B-2880

      2160mm

      E3B-2620

      500mm

      E3B-2640

      1000mm

      E3B-2820

      540mm

      E3B-2840

      1080mm

      E3B-3020

      580mm

      E3B-3240

      1240mm

      E3B-3220

      620mm

      E3B-3640

      1400mm

      E3B-3420

      660mm

      E3B-3840

      1480mm

      E3B-3620

      700mm

      E3B-4040

      1560mm

      E3B-3820

      740mm

      E3B-4840

      1880mm

      E3B-4020

      780mm

      E3B-5640

      2200mm

      E3B-4820

      940mm

      E3B-5620

      1100mm

      E3B-6420

      1260mm

      E3B-7220

      1420mm

      E3B-8820

      1740mm

      E3B-10420

      2060mm

      E3B-12020

      2380mm
